> 19 век : Нижне-Исетск ( Химмаш), собор Казанской Божьей матери, фото 19 века, современные фото этих зданий
fort
сообщение 6.2.2009, 11:12
Сообщение #41


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851

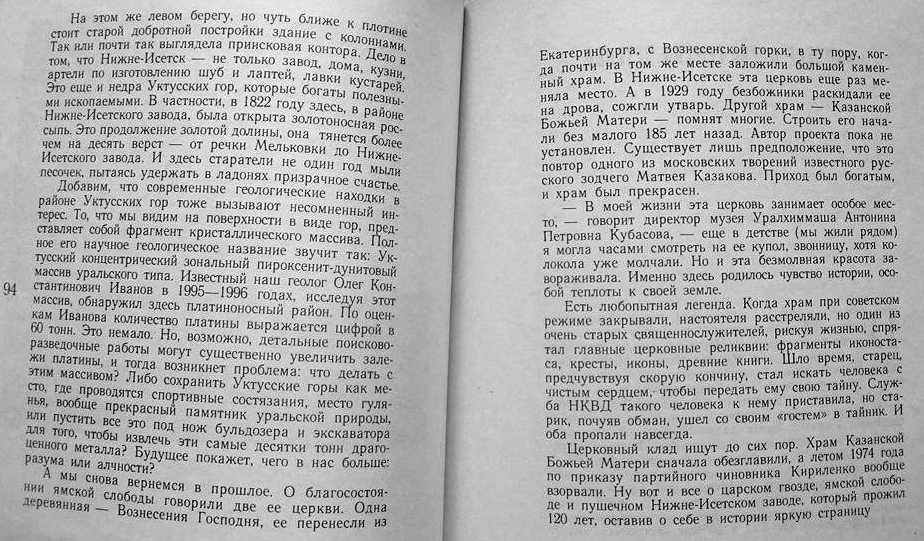

Вот страницы из книги "25 екатеринбургских тайн" Инны Гладковой


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 6.2.2009, 11:13
Сообщение #42


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Следущая страница


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 6.2.2009, 11:14
Сообщение #43


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Следущая


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 6.2.2009, 11:15
Сообщение #44


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Последняя страница


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 14.2.2009, 20:48
Сообщение #45


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Внимание !Некоторые темы по Нижне-Исетску здесь пересекаются.Для новичков в этой теме полезно будет еще глянуть сюда http://1723.ru/forums/index.php?showtopic=4862

Там выложены две большие фотографии Нижне-Исетска и Нижне-Исетского железоделательного завода от 1894 года.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 15.2.2009, 14:18
Сообщение #46


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851

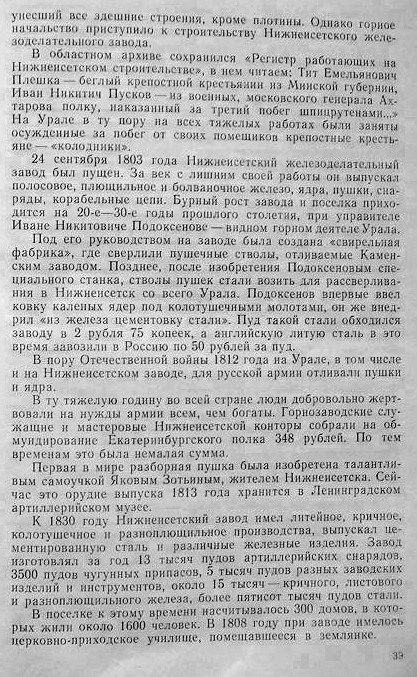

Вот еще рассказ Антонины Петровны Кубасовой,бывшего директора Музея истории УралХиммашзавода.Взято из книги - "Шаги Химмаша".Сост.Давыдов.Екатеринбург:Внешторгиздат,1992, с .илл (К сожалению не могу привести всю книгу сразу.Книга содержит рассказы очевидцев о истории завода начиная с 20...30х годов).


Прикрепленные изображения
Прикрепленное изображение Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 15.2.2009, 14:19
Сообщение #47


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Последняя страница


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 15.2.2009, 14:38
Сообщение #48


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Цитата
Внимание !Некоторые темы по Нижне-Исетску здесь пересекаются.Для новичков в этой теме полезно будет еще глянуть сюда http://1723.ru/forums/index.php?showtopic=4862

Там выложены две большие фотографии Нижне-Исетска и Нижне-Исетского железоделательного завода от 1894 года.

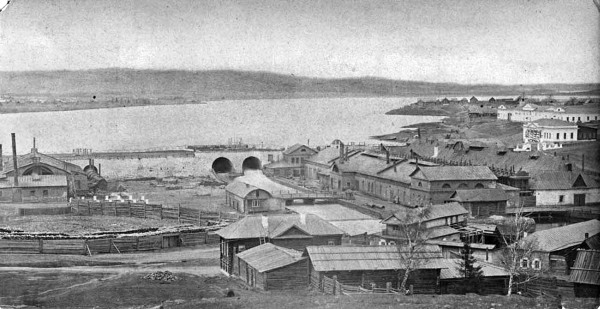

Решил все собрать в одну тему.Вот эти фотографии.Их прислал на форум Виктор К .Фотографии сканированы им с оригиналов.Оригиналы хоть и пострадали от времени,но в очень хорошем состоянии.Поражает фотографическая техника того времени - на копиях с оригиналов размером 6000 на 3000 пикселов видны мельчайшие детали - даже полена ,лежащие на земле.Благодаря некоторым таким мелким деталям Виктору (его ник на форумах 1723.ру - Vik)удалось установить время этих фотосьемок - обе фотографии сделаны в 1894 году.


Прикрепленные изображения
Прикрепленное изображение Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
DoctorADS
сообщение 17.2.2009, 12:51
Сообщение #49


Постоянный участник
****

Группа: Пользователи
Сообщений: 856
Регистрация: 18.1.2007
Пользователь №: 220



а в разрешении хотя бы 1024*768 нельзя их выложить, чтобы и остальные могли оценить качество не под микроскопом?
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 19.2.2009, 14:21
Сообщение #50


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Здесь http://1723.ru/forums/index.php?showtopic=4862 эти фотографии выложены в размере 1200 на 600.Сюда я не стал выкладывать в таком размере чтобы на нагружать эту страницу лишними мегабайтами.Если же кто то захочет смотреть в более высоком разрешении(6000 на 3000) то Виктор разрешил переслать.Отправляейте мне свой е-майл ,вышлю на него.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 19.2.2009, 21:34
Сообщение #51


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Чтобы вы примерно ориентировались какого размера оригинал ,высланный мне Виктором К. выкладываю здесь его фрагмент.( На самом деле ширина этого фрагмента не 800 пикселов ,а 1400 но думаю и этого достаточно чтобы увидеть детали)


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 19.2.2009, 21:37
Сообщение #52


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851

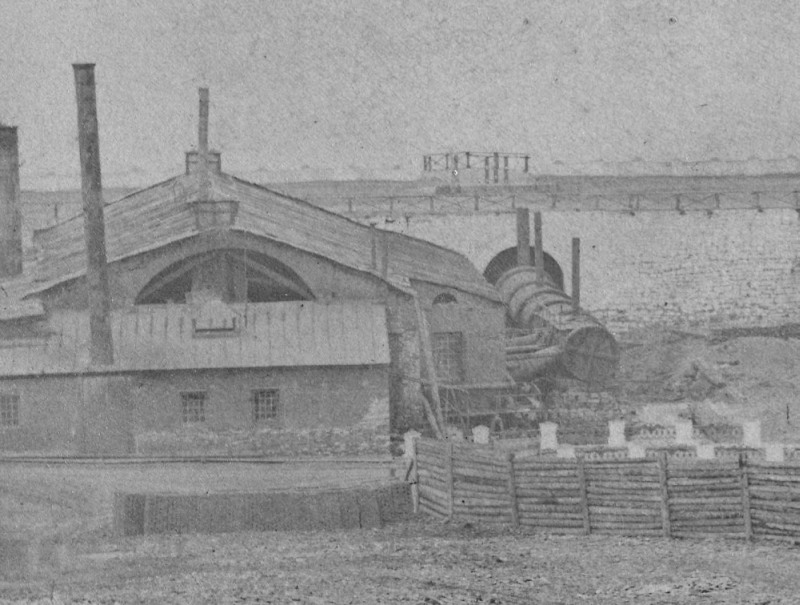

На большой фотографии это здание расположено слева посередине.Что мне известно об этом здании? Предположительно это самый первый цех Нижне-Исетского завода , построенный в 1801 году.Именно с него и начался завод.Основная цель этого цеха была выпускать цементованную сталь для изготовления чеканов(штампов) для Монетного двора.

Немного теории....В те времена наши предки лишь смутно угадывали внутренне строение стали.Вообще, как стали такового понятия не было.Был Чугун - твердый , хрупкий ,непластичный металл( с высоким содержанием углерода > 2 %) ,из которого получались хорошие отливки ,но который плохо обрабатывался.Из него лили пушки и др. литые конструкции.
И было сварочное Железо - металл с низким содержанием углерода,пластичный ,мягкий , хорошо обрабатываемый и сваривающийся под кузнечным молотом.Из него ковали полосы для строительства и кровлю для крыш,и др.

А для чеканов (штампов) нужна была инструментальная сталь со средним содержанием углерода ( ок.1%),твердая и в то же время достаточно пластичная ,нечувствительная к ударным нагрузкам.Контролировать содержание углерода во время плавки тогда еще не умели.Поэтому твердую инструментальную сталь получали процессом Цементации - полосы сварочного железа укладывали в глиняные ящики, засыпали углем , ящики ставили в цементовальную печь ,печь нагревали примерно до 1500 и выдерживали несколько суток.Во время нагрева происходил процесс диффузии углерода в железо.И поверхностный слой железа становился твердым как инструментальная сталь.

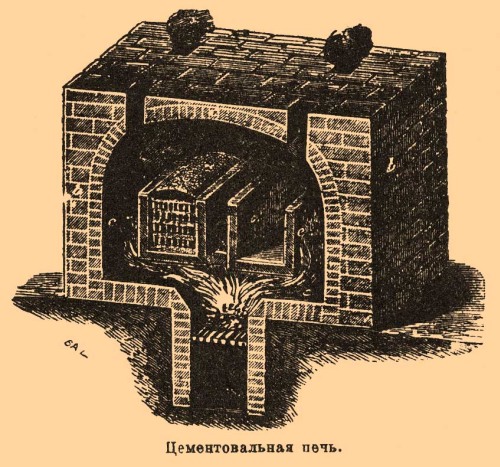

В этом цехе с фотографии была построена цементовальная печь.Вот примерно как она выглядела.


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 20.2.2009, 12:53
Сообщение #53


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Кроме печи цементации в этом цехе были приводимые в действие водой цилиндрические меха, 5 горнов, 5 молотов.Все это нужно было для проковки железных полос после цементации.Все это хозяйство приводилось в действие тремя водяными колесами.Собственно подтверждение этому мы видим на фото.Кроме двух больших ларей для спуска воды в плотине еще были сделаны два рабочих прореза.Один из этих рабочих прорезов мы видим справа от цеха цементации.Из него вода подавалась по круглым деревянным лоткам(см.фото) прямо в цех к трем водяным колесам.

(Собственно я долго думал ,что это за круглые бочки справа от цементовального цеха.Сначала думал ,что это цилиндрические меха ,но потом пришел к выводу, что скорее это лотки (типа труб) по которым вода подавалась в цех.Но обычно лотки были прямоугольного сечения ,а тут они круглые.Зачем еще трубы на лотках - не могу понять)

Этот рабочий прорез хорошо виден на карте 1947 года и угадывается на других фотографиях.Позже его закопали,хотя следы его можно найти и сейчас.

Самое интересное ,что этот цементовальный цех похоже существует и сейчас.Только он значительно достроен-перестроен и сейчас в нем находится автосервис.
Такое предположение я сделал исходя из местоположения цеха на фото и его размеров.Постренный в 1801 году цементовальный цех был 40 на 15 метров.Современный цех автосервиса имеет те же размеры.
Хотя не исключается вариант , что старый цех снесли ,а на его фундаменте построили новый.При социализме любили ломать и заново строить.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 20.2.2009, 13:38
Сообщение #54


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Немного из истории(металлургии)....Вообще пленные немцы имеют долгую историю на Химмаше.Они не только строили в 1950х Химмаш,но и один из них как раз строил этот цементовальный цех.

Во многих источниках написано что цементационный цех был построен русским изобретателем Иваном Никитичем Подоксеновым - управляющим НижнеИсетского завода.На самом деле не совсем так .....Процесс цементации был тогда довольно хитрой штукой ,и хотя на многих уральских заводах его применяли , Подоксенов решил не рисковать и выписал с Нерчинского завода немца Умбрехта,который сидел там за какие то преступные дела.Умбрехт был хорошим металлургом и по его проекту были построены и сам цех и цементовальная печь.Качество цементованной стали в начале 1800х выходило хорошим для изготовления чеканов .

Здесь некоторые теоретические нюансы.В наше время процесс цементации очень хорошо изучен и предсказуем .Он и сейчас применяется на заводах для некоторых деталей.В те же времена 1800е,люди лишь смутно представляли структуру стали и процесс цементации можно сказать шел на глазок.Какая должна быть температура цементации? Сколько времени надо выдерживать процесс цементации ,чтобы получить нужное качество?Мастера доходили до этого методом проб и ошибок и секреты никому не выдавали.

Ув. форумчане ! Не скрываю ,что многие мои выводы здесь умозрительны.Из-за недостатка информации приходится пользоваться догадками.Поэтому если что не так ,добавляйте пожалуста ,критикуйте.

Обычно при цементации науглераживается только поверхностный слой металла ,внутренние слои металла остаются ненауглероженными и мягкими.Чем дольше вы науглераживаете железо, тем толще будет твердый науглероженный поверхностный слой.В современном производстве обычно науглероженный слой делают 1...2 мм при температуре цементации около 900 градусов и времени 12...20 часов.

Мастера же тех лет похоже хотели сделать науглероженный слой как можно толще (этак 5...7...10 мм),поэтому железо "томили" в печи несколько суток при максимально высокой температуре (этак 1200 градусов).Для цементации брали полосы железа толщиной около 1 см.Похоже хотели насквозь процементовать весь металл и получить таким образом сталь с повышенным содержанием углерода,типа инструментальной.Но проблема в том что по сечению полосы содержание углерода получалось неоднородным.Например в верхних слоях железной сантиметровой полосы содержание углерода могло быть почти как в хрупком чугуне - ок.2 %, а в серединных слоях получалась мягкая сталь этак 0,3% углерода.Причем науглероженный слой с высоким содержанием углерода имеет очень капризную структуру и может быть очень хрупким и капризным.Поэтому подспудно наши предки понимали ,что после цементации сталь надо еще проковать определенным образом ,чтобы улучшить ее структуру.Вобщем процесс был довольно алхимичный .

Хитрые англичане к тому времени (нач 1800х) доперли как получить однородную по составу углерода сталь.Они просто расплавляли цементованную сталь в тигле,ждали пока выравняется в ней углерод по всему обьему и выливали ее в слитки.Это они держали в большом секрете и продавали эту сталь царскому правительству за бешенные деньги.

Но так как инструментальной стали в России много не требовалось,казна мирилась с этим и вся инструментальная сталь до начала 1800х была импортной.Но в этот момент Наполеон стал воевать с Англией и чтобы ухудшить ее эк. положение перекрыл все ее торговые пути и запретил всем транзитным странам торговать с Англией.Поэтому казне для производства инструментальной стали пришлось строить Нижне-Исетский завод.Конечно наша сталь была похуже английской,но она удовлетворяла по качеству для производства чеканов Екат.монетного двора и была намного дешевле.
К сожалению мы не знаем какие хитрости применяли немец Умбрехт и Подоксенов для производства качественной стали.Может они тоже научились переплавлять ее в тиглях.....Однако после ухода Подоксенова с завода ,производство цементованной стали на НижнеИсетском заводе закрыли( в 1830 году) Наверно утеряли все секреты.


Ув. форумчане ! Не скрываю ,что многие мои выводы здесь умозрительны.Из-за недостатка информации приходится пользоваться догадками.Поэтому если что не так ,добавляйте пожалуста ,критикуйте


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 21.2.2009, 22:16
Сообщение #55


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Цитата
Ув. форумчане ! Не скрываю ,что многие мои выводы здесь умозрительны.Из-за недостатка информации приходится пользоваться догадками.Поэтому если что не так ,добавляйте пожалуста ,критикуйте


Мне уже написали ,что в "бочках" справа от цеха находится скорее всего не водяной лоток , и не воздушные меха , а турбина Жонвиля.Да ,была такая на заводе(и на других заводах в то время тоже).Возможно "бочки" служили ее кожухом ,а крутящий момент через конические передачи передавался на вал ,который уходил в цех.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
1723
сообщение 22.2.2009, 22:54
Сообщение #56


Администратор
****

Группа: Главные администраторы
Сообщений: 15 402
Регистрация: 25.10.2006
Из: Екатеринбург
Пользователь №: 1



Из книги Зодчие старого Урала.
Свердловск, 1960г.


Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 23.2.2009, 12:10
Сообщение #57


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851

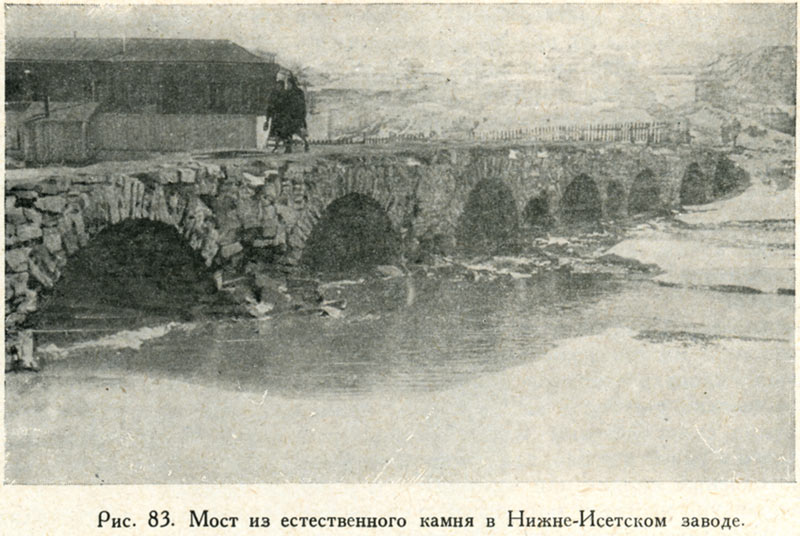

Хорошая информация!!!Старинный мост на первой фото - по всем признакам "мост через Исеть у пимокатки"(на пересечении Бородина и Косарева).Только сейчас его "испохабили" железными перилами.Но кладка та же - из бутового камня,она полностью сохранилась.Об этом мосте я писал в теме "Мосты в городе".

Там где сейчас пимокатка раньше были склады Нижне-Исетского завода(по записям музея истории Уралхиммашзавода)

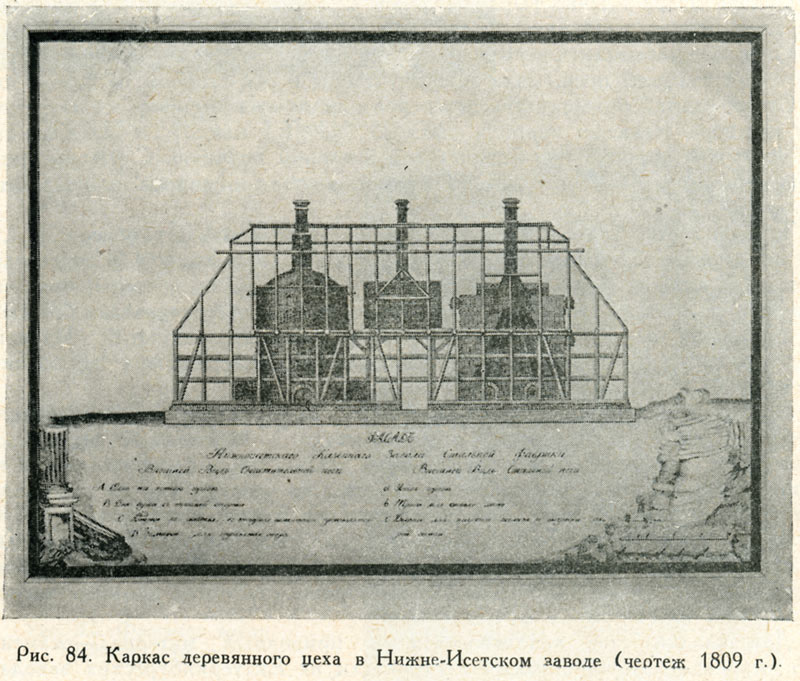

Каркас деревянного цеха- ммм, хорошее фото но надо подумать где он стоял .Самый первый цех ,котоый я описал,по источникам был построен сразу "из красного кирпича". Второй цех -тоже сразу каменный был.Но кроме цехов на заводе были разные фабрики - свирельная (сверлильная), якорная.Может что то из них.Буду еще рассматривать это фото.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 23.2.2009, 12:47
Сообщение #58


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Увеличил и рассмотрел вторую фотографию(с каркасом цеха).Явственно видна надпись "Фасад Казенного Завода Стальной фабрики",так же удалось разобрать ".....Стальной печи".В те времена под словом "стальной" подразумевалось "цементованный",так как сталь варить тогда не умели (только чугун или железо), и сталь получали исключительно цементацией.

Короче это и есть та цементовальная фабрика 1801 года ,которую я описал выше.Но везде написано ,что она "из красного кирпича", а тут "деревянный каркас".М -да ,может историки ошиблись?

Равноправны и та ,и другая версия: из кирпича строить было дорого,но из дерева - опасно( все-таки цементовальная печь и предыдущие постройки до этого полностью сгорели).

Ниже привожу источник - Энциклопедия "Металлургические заводы Урала 17...20 века" ( РАН Уральское отделение Институт Истории и Археологии",Екатеринбург ,2001),сканировал в Институте Истории и Археологии.


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
1723
сообщение 2.3.2009, 20:08
Сообщение #59


Администратор
****

Группа: Главные администраторы
Сообщений: 15 402
Регистрация: 25.10.2006
Из: Екатеринбург
Пользователь №: 1

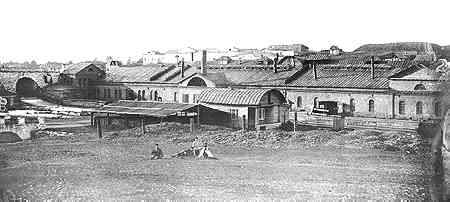

Ещё один вид Нижне-Исетского завода.
Фото с сайта

Прикрепленное изображение

Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 3.3.2009, 17:37
Сообщение #60


Постоянный участник
****

Группа: Пользователи
Сообщений: 2 468
Регистрация: 22.9.2008
Пользователь №: 3 851



Да ,фотография знакомая,хотел выложить ее попозже.В музее истории УралХиммашзавода она есть, только переснятая с не очень хорошим качеством.Оригинал наверно тоже хранится у кого -нибудь из нижне-исетцев.

Этот цех мы уже видели на второй фото Виктора(Vik'а).Там он справа от плотины.Это был большой (свыше 100 метров в длину) кузнечно -кричный цех.Построен в 1803 году.

По этой фотографии за этим цехом в плотине находился второй рабочий прорез,из которого вода поступала на деревянный лоток (на сваях).Лоток шел вдоль всей задней стены цеха и имел отводы для подачи воды на водяные колеса.В этом цехе их было примерно 12...20 штук.

Но это еще не все .За этим цехом ,ближе к Косарева находился еще один цех такой же длины (его можно разобрать также на второй фото Виктора).По моим догадкам этот третий цех был построен в 1870 х годах и в нем было более сосвременное оборудование -пудлинговые печи и т.д.


Самое смешное что на месте этих двух цехов сейчас пустое место и растут мощные тополя.Сквер не сквер ,пустырь не пустырь.Химмашевцы там выгуливают собак ,и даже не догадываются какие здания тут стояли.У меня все время возникаетвопрос - каким чудом можно полностью разобрать два здоровенных кирпичных цеха так чтоб от них ничего не осталось?

Ладно если бы людям было нужно это место.Но ведь оно пустует! Догадка такая что в 1920-е годы эти цеха просто разобрали на кирпичи.Нижне-Исетский завод работал где то до середины двадцатых,но дела там уже шли совсем плохо и судя по записям в музее последний директор завода (бывший царский главный инженер) разворовал и продал все что можно (наверно и кирпичи с цехов) и потом свалил в заграницу.


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения

38 страниц V < 1 2 3 4 5 > »
Быстрый ответОтветить в эту темуОткрыть новую тему





Текстовая версия Сейчас: 17.11.2018, 15:44
Яндекс цитирования
