Решил отдельно создать эту тему.Дело в том что почти все уральские города строились как города при металлургических заводах.Поэтому думаю будет полезно поподробнее описать простым языком металлургические техпроцессы ,происходившие на тех заводах.В принципе материал у меня есть ,буду его здесь выкладывать,но если я в чем то неправ - поправляейте.Участники этой темы будут особо благодарны тем ,кто выложит чертежи ,фотографии заводского оборудования тех лет.


Итак общий обзор.Урал обязан своим развитием Северной войне со шведами.Позарез нужны были пушки.Поэтому Петр Первый послал сюда не только Демидова,но и многих других государственных людей(Патрушева,Татищева) с указанием добывать медь , железо и делать пушки.

Стандартная схема города-завода. Сперва ищется удобное место на реке и строится плотина.Плотина нужна как источник энергии для завода при ней ,так как все механизмы завода тех времен работали от деревянных водяных колес.Потом ставилась домна - для выплавки чугуна.

Домна могла быть разных размеров ,но ясно что чем больше домна ,тем больше чугуна она выплавит.Домна представляет собой проще говоря обычную трубу -печь .Сверху в домну загружается смесь из руды, древесного угля ,извести.Снизу домны образуется горн ,где выплавляется чугун и подается воздух для продувки всей шихты снизу вверх.По мере прохождения воздуха через шихту снизу верх происходят разные реакции - уголь сгорает ,выделяет тепло для реакций и образует СО(угарный газ),который взаимодействуя с рудой ,отбирает у нее кислород и тем самым превращает руду в железо.Получившееся железо науглераживается углем и угарным газом и тем самым превращается в чугун ,который стекает вниз откуда его и забирают.

Для продувки большой высокой домны требовался огромный напор воздуха.Вручную такой напор было обеспечить невозможно,поэтому требовалась плотина и водяное колесо и деревянные меха (ящичного или цилиндрического типов).

Из чугуна можно было отлить пушки и другие изделия.Скажем из чугуна можно было отлить тот же молот и наковальню для кузнечных работ.Чугун очень подходит для литейных работ,но есть у него один недостаток -чугун твердый и хрупкий,при сильном ударе раскалывается.Непластичный ,поэтому плохо поддается ковке и прокату.

Короче чугун еще нужно было переработать на железо или сталь.Собственно чем чугун,сталь и мягкое железо отличаются друг от друга? Содержанием углерода - в чугуне его более 4 процентов, в стали - от 0,2 (мягкая сталь) до 2 процентов, в мягком кровельном железе углерода вообще по минимуму.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 2.2.2009, 12:40
Сообщение #2


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



К сожалению наши предки в те времена еще смутно понимали влияние углерода на мех свойства железа, и весь метал у них делился либо на чугун ,либо на железо( с минимальным содержанием углерода).

Поэтому чугун старались переработать на мягкое железо из которого можно было ковать полосы, листы для крыш и др.Перерабатывали чугун на железо довольно трудоемким и тяжелым способом называвшимся -кричный передел.В Кричный горн на горящие расскаленные угли (поддувавшиеся снизу напором воздуха от мехов) клали куски чугуна .Под жаром чугун плавился и стекал вниз струя воздуха через которую он проходил обезуглараживала чугун ,выжигала из него весь углерод.Дополнительно чугун еще проходил чрез разные шлаки ,которые тоже его обезуглераживали.В результате чугун превращался в своего рода железо-сталь и стекал вниз ,перемешиваясь со шлаками.Получалась такая вязкая каша ,называемая крицей .Эту крицу наматывали на железный лом и подавали на ковку.

Все ковочные молоты тоже работали от водяных колес.Изготавливались из дерева (кроме молота).Они проковывали крицу ,выбивали из нее все шлаки и пористости и потом из крицы либо выковывали полосы ,или листы, или отдавали ее в прокатку на прокатный стан.

Вот вобщем то вкратце весь тех.процесс старинного уральского завода .Картинки будут позже.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 2.2.2009, 18:37
Сообщение #3


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851

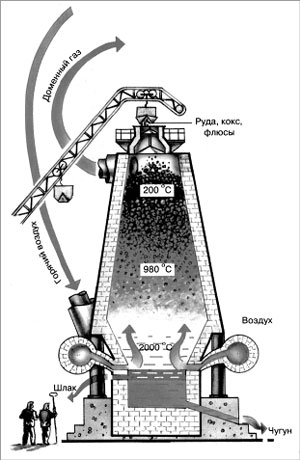

Ниже привожу рисунок простецкой домны.Кого не устраивает мое обьяснение доменного процесса ,прошу сюда http://www.alhimikov.net/elektronbuch/tchugun.html (тут более подробно и понятно описано).

В 18 веке ,когда осваивался наш край ,соорудить домну для выплавки чугуна было не такой уж и редкой задачей.Этим занимались даже простые крестьяне для собственных нужд.


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 3.2.2009, 9:54
Сообщение #4


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



Здесь и далее я решил воспользоваться материалами электронной монографии КУРЛАЕВ Е.А., БАРАНОВ Ю.М."Зарождение металлургической промышленности на Урале в 16- начале 17 веков".
Водяное колесо


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 3.2.2009, 9:59
Сообщение #5


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



Доменная печь начала 18 века (из книги де Генина)


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 3.2.2009, 10:05
Сообщение #6


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851

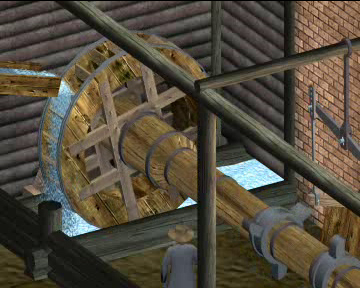

Кричный молот .Компьютерное моделирование .Здесь думаю все понятно - вода вращала водяное колесо,колесо вращало вал с железными кулаками,кулаки же поднимали молот на опред.высоту.На всякий случай отдельно покажу вал с кулаками.


Прикрепленные изображения
Прикрепленное изображение Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 3.2.2009, 10:11
Сообщение #7


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



Все детали кроме самого молота и кулаков - из дерева.А сейчас показываю в комплекте весь молотовой амбар.


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 3.2.2009, 10:35
Сообщение #8


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



На рисунке выше слева от горна мы видим ящичные меха ,которые подают воздух в горн.Эти меха тоже приводятся в действие от вала с кулаками.Устройство у них простое - два деревянных клинообразных ящика надеваются друг на друга.При работе нижний ящик стоит на месте ,а верхний ящик одетый на него ходит вверх- вниз.Еще была распространена конструкция цилиндрических мехов.Они тоже изготавливались из дерева в виде цилиндра ,внутри которого ходил поршень,приводимый в движение также водяным колесом.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 3.2.2009, 10:42
Сообщение #9


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



Вот примерно такое оборудование стояло на уральских заводах.В Екатеринбурге это Уктусский,Верх-Исетский ,Нижне-Исетский заводы и завод на плотинке.У нас есть планы этих заводов ,но к сожалению на этих планах не расписано какое оборудование где стояло.Есть только общее описание.

Более-менее точный эскиз есть только для Каменского(Каменск-Уральского ) завода.


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 3.2.2009, 14:57
Сообщение #10


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



Конечно,картинки которые я тут выложил -это хорошо.Но возможно кто-нибудь хотел бы посмотреть все это в анимации.Пожалуста.Если в вашем браузере есть флэш-плейер,то смело щелкайте по ссылке
http://cemkeen.uraldev.ru/mult/molot.swf ( флэш-видеоролик 4 мбайт)


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
komendor
сообщение 3.2.2009, 15:48
Сообщение #11


Постоянный участник
****

Группа: Пользователи
Сообщений: 932
Регистрация: 26.10.2008
Из: Екатеринбург
Пользователь №: 3 895



Цитата(fort @ 3.2.2009, 14:57) *

Конечно,картинки которые я тут выложил -это хорошо.Но возможно кто-нибудь хотел бы посмотреть все это в анимации.Пожалуста.Если в вашем браузере есть флэш-плейер,то смело щелкайте по ссылке
http://cemkeen.uraldev.ru/mult/molot.swf ( флэш-видеоролик 4 мбайт)

Классно!
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 3.2.2009, 15:54
Сообщение #12


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



Спасибо! Но чтобы быть честным скажу что этот видеоматериал взят из электронной монографии на компакт-диске КУРЛАЕВ Е.А., БАРАНОВ Ю.М."Зарождение металлургической промышленности на Урале в 16- начале 17 веков".Компьютерное моделирование и видеоролик делал Баранов Ю.М.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
ArtOleg
сообщение 3.2.2009, 23:04
Сообщение #13


Постоянный участник
****

Группа: Администраторы
Сообщений: 13 738
Регистрация: 12.11.2006
Из: Екатеринбург
Пользователь №: 6



Спасибо за ролик, fort, весьма наглядно.


--------------------
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 7.2.2009, 11:20
Сообщение #14


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



http://www.nkj.ru/archive/articles/8788/ - здесь о командоре Беринге,проезжавшем через наш город в 1733 году, о Каменском заводе, ну и о том что нужно иметь ,чтобы в тайге на вечной мерзлоте ,вдали от людей поставить небольшой металлургический заводик.Также некоторые проблемы строительства таких заводиков.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 9.2.2009, 17:50
Сообщение #15


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851

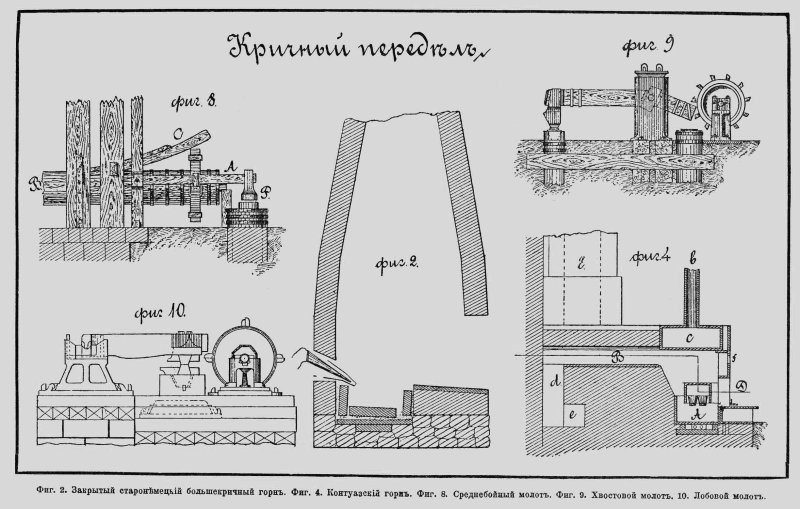

Здесь еще картинки кричных горнов и кричных молотов.Правда способ их действия для меня еще не до конца понятен.

Прикрепленные изображения
Прикрепленное изображение Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 9.2.2009, 17:51
Сообщение #16


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



А вот медеплавильные печи


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 9.2.2009, 17:58
Сообщение #17


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



Плиз ,у кого есть ссылки на картинки со старинным оборудованием -выкладывайте сюда.


--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Frol
сообщение 10.2.2009, 14:30
Сообщение #18


Постоянный участник
****

Группа: Пользователи
Сообщений: 574
Регистрация: 28.12.2007
Из: Екатеринбург
Пользователь №: 3 502



Цитата(fort @ 9.2.2009, 17:58) *

Плиз ,у кого есть ссылки на картинки со старинным оборудованием -выкладывайте сюда.

Чертежы разных станов и плотин можно посмотреть тут http://korepanov1.narod.ru/Sait1/111b.html
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 10.2.2009, 18:56
Сообщение #19


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



спасибо,ценная информация.

Собственно Frol дал ценную ссылку ,касающегося всего оборудования Екатеринбургского монетного двора.Приведены древние чертежи.Я с удовольствием почитал эту статью Корепанова, во многом разобрался в оборудовании.Довольно прикольно,если смореть с современной точки зрения.Вообще Екатеринбургский монетный двор требует создания новой темы.Как нить займусь этим.
А пока самые понятные по конструкции валки для прокатки листового металла.На Екатеринбургском монетном дворе слитки меди расковывались в доски (толстые пластины),а потом эти доски прогонялись через эти валки в листы меди ,а из листов уже вырубались кружочки меди.Валки приводилисьв действие водяным колесом (как это видно на рисунке).

От себя . Ну вы наверно понимаете какие жулики работали на этих валках.Дело в том что в те времена 1750-е годы штампы (чеканы) для штамповк монет особой защиты не требовали.Так как цена монеты тогда определялась не ее номиналом ,а весом меди заложенной в ней .(Теоретически можно было просто расплачиваться кусками меди за все.Например 1 рублю по тем временам соответсвовала четырех угольная плата Екат.двора весом 1,6 кг.)Поэтому единственный способ нажиться был просто уменьшить толщину монет.Так чуть -чуть ,чтоб не заметно было.То есть на этих валках надо было просто задать толщину прокатки чуть меньше ,в результате лист по площади получался чуть больше и из этого избытка листа можно было наштамповать дополнительные монеты.Чем и занимались работники монетного двора,так как московские комиссии не раз сообщали что толщина монет меньше заданной.


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
fort
сообщение 19.2.2009, 15:55
Сообщение #20


Постоянный участник
****

Группа: Пользователи
Сообщений: 3 391
Регистрация: 22.9.2008
Пользователь №: 3 851



Вот среднебойный молот - экспонат Исторического сквера.К сожалению сквер сейчас на ремонте и лично посмотреть не удалось.Молот отливался из чугуна,рукоять-из березы.


Прикрепленные изображения
Прикрепленное изображение

--------------------
Fort716 - это
Виртуальный музей истории Нижне-Исетска и Химмаша
http://www.uralweb.ru/albums/user.php?id=290675
