[fort]

Спасибо.
К сожалению у нас на эту тему сохранился мизер, поэтому приходится изучать историю по иностранным экспонатам

[murzik14]

fort

Пожалуйста.

"Там" тоже сохранилось не шибко много. Приходится собирать в музеях по крупицам. Такую действующую систему водяных колёс, да и подлинный молот, довелось увидеть впервые. Попозже дам фотографии гранильных фабрик-музеев в Германии. Т.к. изначально для создания заводов были завезены немецкие специалисты, то на Плотинке должно было быть примерно то же самое.

Сегодня-завтра постараюсь загрузить несколько книжных фотографий макетов заводского оборудования из собрания Музея Ленинградского Горного института. К сожалению, в музее фотографировать категорически запрещено.

[fort]

С нетерпением жду новых фотографий.....
Но сразу скажу что кое что есть в книге Коровиной выложеной на www.uktus.org
Скачайте. Там и 3д реконструкции молотов и фотографии их из музеев немецких.

Только скажу что наши делали водяные колёса не совсем так как немцы.Изучил это по чертежам, кстати делаю 3д-реконструкцию пушечноо сверлильной фабрики (на водяных колесах).

Подобные чертежи есть в книге Монжа,,Искусство лить пушки,, ,но только у нас в НижнеИсетске
это было по другому и получше.

[murzik14]

fort
Спасибо за очень хороший сайт www.uktus.org. Порадовал "обработанный" Геннин с нормальными иллюстрациями, а то у меня только плохой скан из интернета. Другие книги и материалы тоже весьма любопытны, только вот всё просмотреть за вечер невозможно.
Интересны были бы любые материалы о железоделательной промышленности в России допетровских времён.
Нет ли скана Монжа (русского или французского издания) в хорошем качестве? Тот, что гуляет в интернете (33,0 Мб) - просто убог.
======================================================================

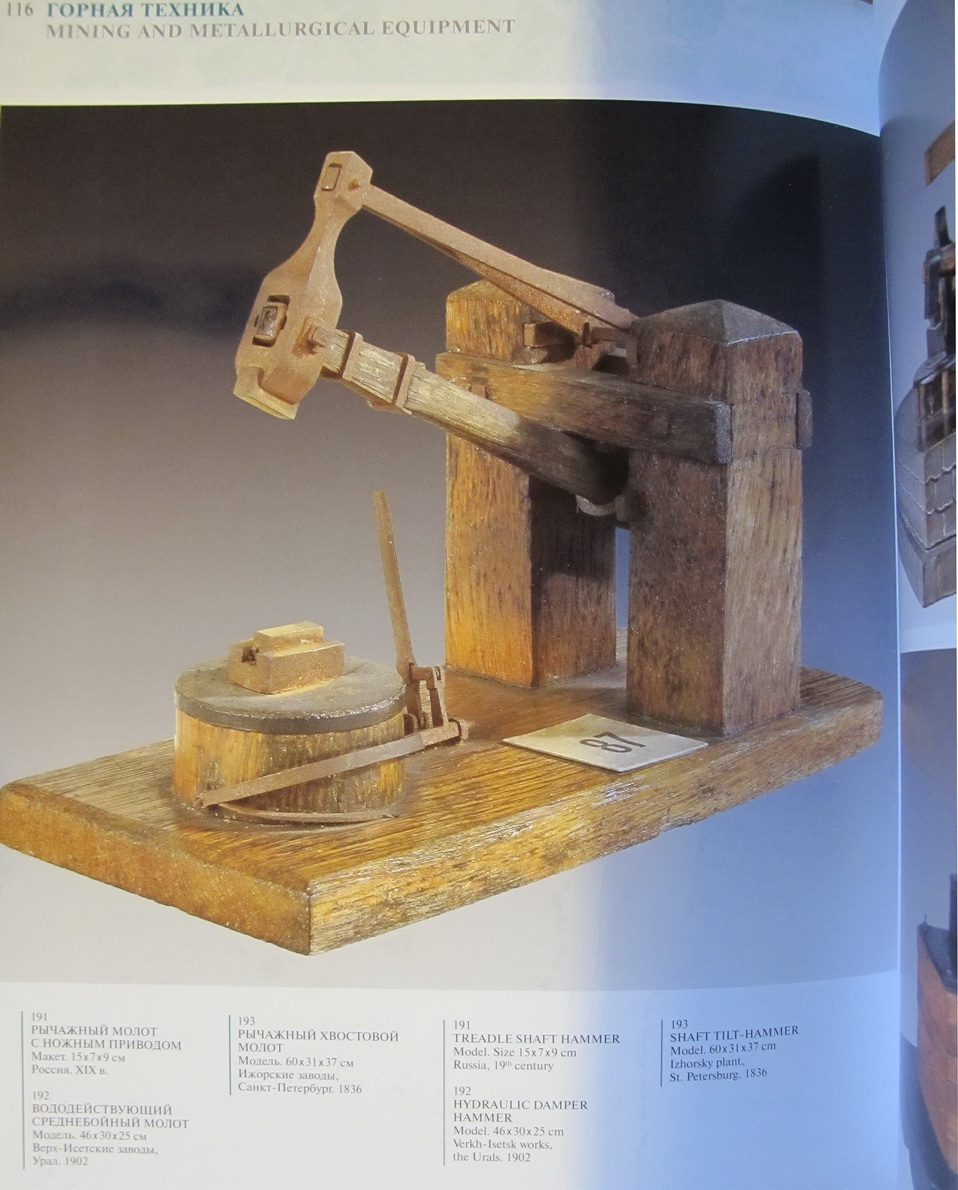

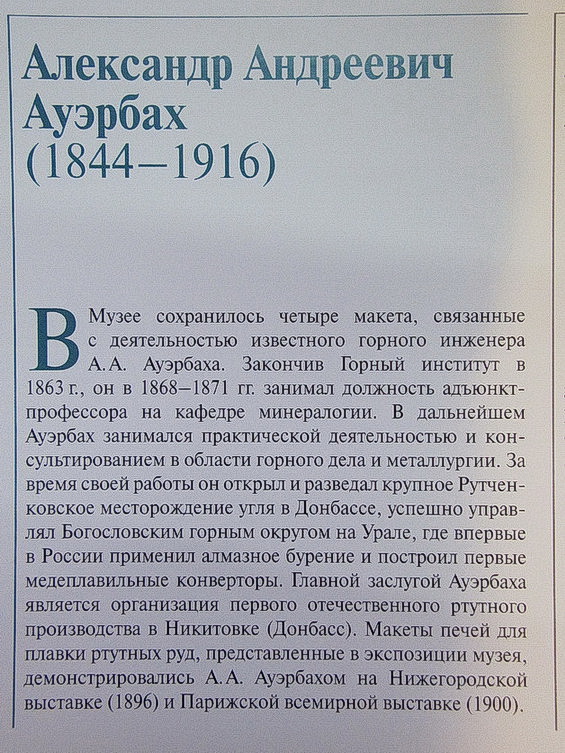

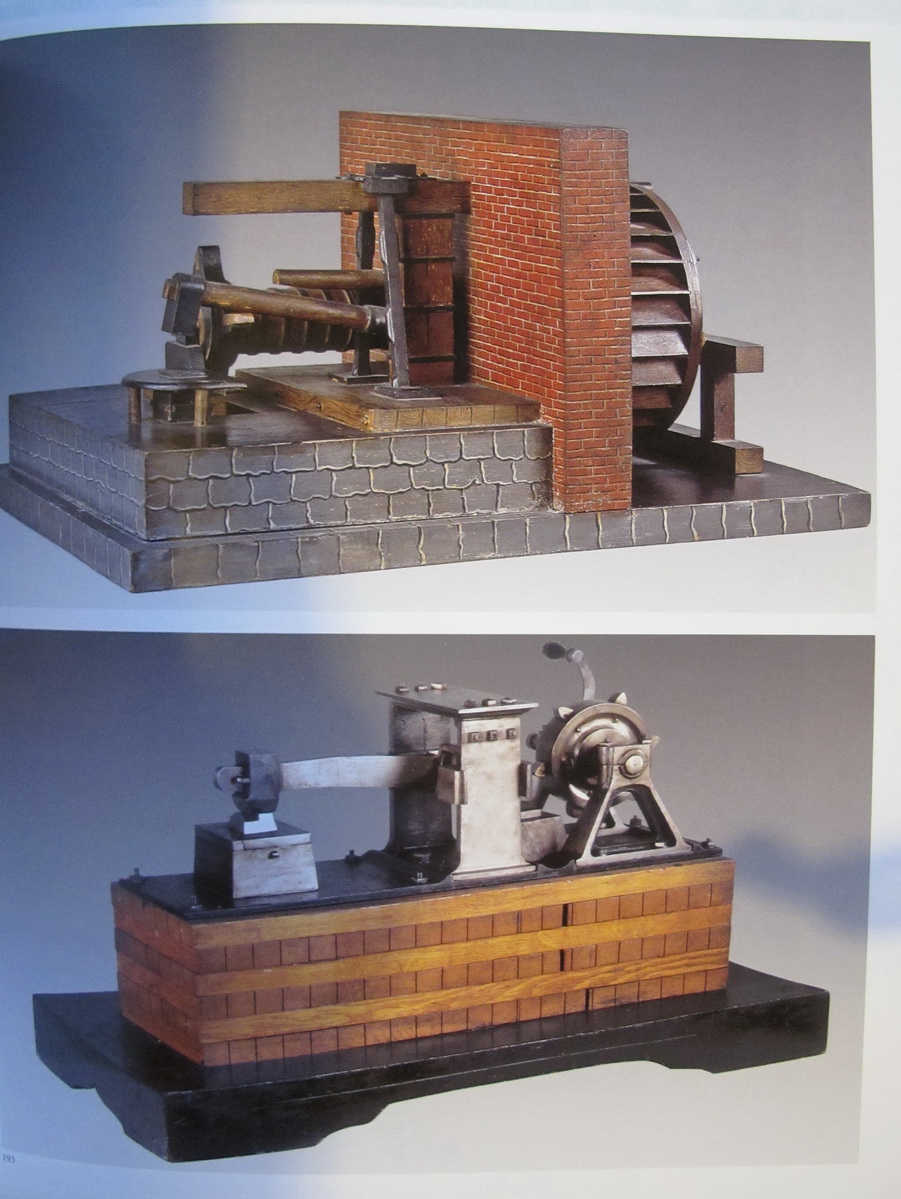

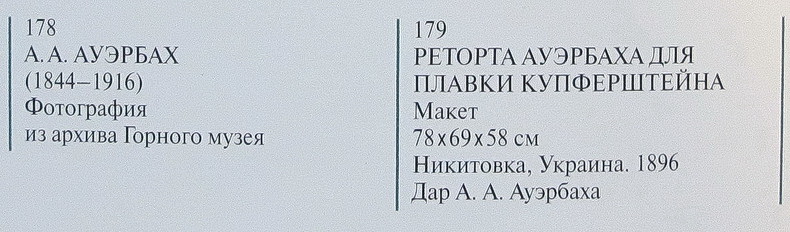

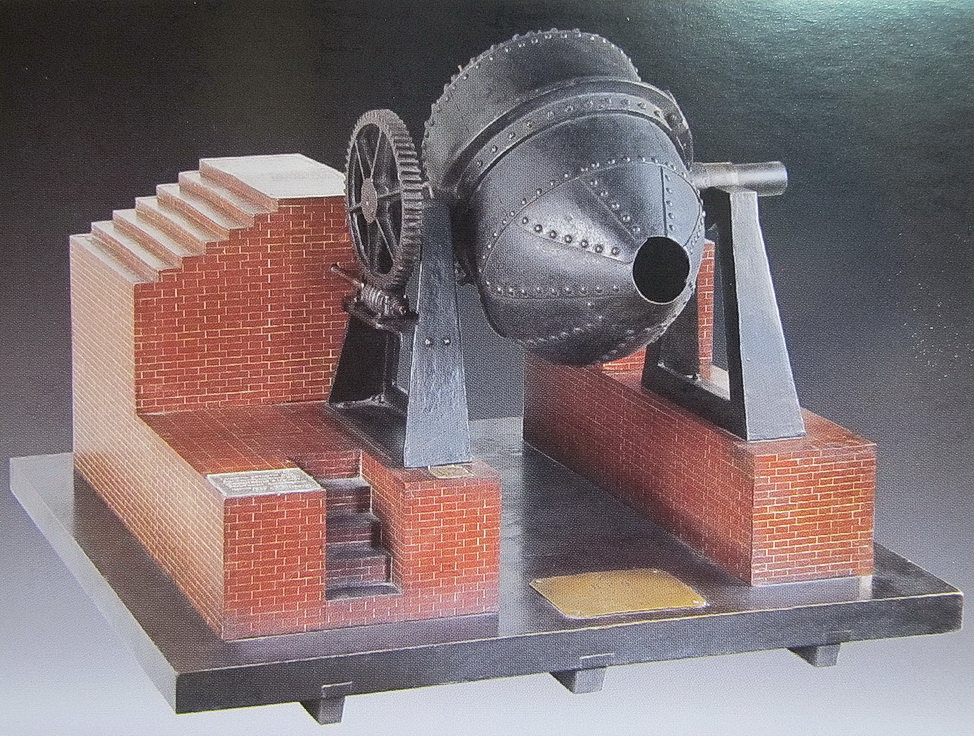

Сделал несколько фото из шикарного альбома:
"Горный музей. The Mining Museum. / Санкт-Петербургский гос. горный ин-т (технический ун-т) ; - Санкт-Петербург : Санкт-Петербургский гос. горный ин-т, - 33 см.
кн. 2: Горная техника. Художественное литье. Mining and metallurgical equipment. Ornamental casting / [Литвиненко В. С. и др.].- 2008. - 191 с."
Эта уникальная, единственная в своём роде книга на русском, в свободную продажу не поступала - только подносные, подарочные экземпляры с золтым обрезом. В интернете нередко продают этот подарок.

[murzik14]

[fort]

Спасибо!
Очень люблю картинки на данную тему. Как я понял это все макеты из Горного Музея.
Я самолично тоже макет кричного молота сделал( фото на форуме есть или в моей подписи) , но потом решил что в 3д красивше.
Кричный молот мне как то уже неинтересен, поэтому делаю нечто более оригинальное -пушечно сверлильную фабрику.
Кстати есть книга Рябова, где собраны чертежи старинных агрегатов, говорят 3000 руб стоит.Мне её предлагали почитать, но не могу _ занят сейчас своим проектом, не хочу распыляться.
Также у Корепанова старинные чертежи монетного оборудованнек в его книге есть , по моему "В раннем Екатеринбурге",
или на его сайте, но не очень подробные, оригиналы надо у него самого спрашивать.

Мою пушечно-сверлильную фабрику Корепанова уже видел , очень ему понравилось , предложил посотрудничать на эту тему, но мне спонсоры запрещают. Впрочем я ему сделал встречное предложение - переиздать книгу " Нижне- Исетский завод" , дополнив её воспоминаниями старожилов и тогда я бы отдал бы ему несколько оригинальных картинок с 3д реконструкции.( Желание моих спонсоров _ все должно идти с лейблом "Нижне-Исетск").
Но тут уже Корепанов не согласился.

[fort]

Кое что покажу

[murzik14]

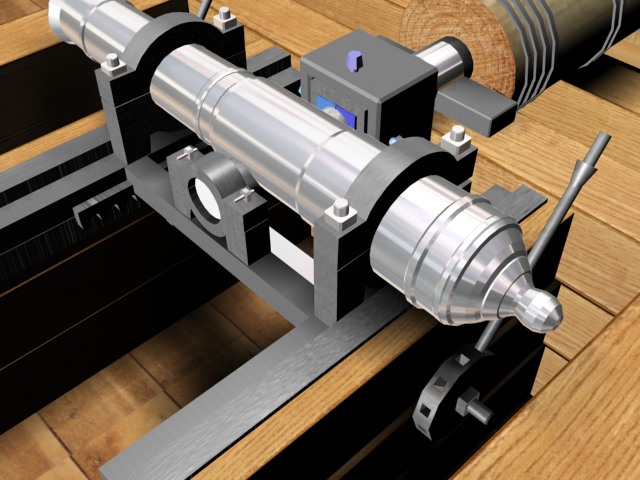

Красивая картинка. Похоже на процесс обточки цапф.
Если вдруг найду фотографии макетов изготовления пушек - выложу.
Что за книга Рябова с чертежами имеется ввиду? Современные уральские издания мне практически не известны.

[fort]

Да, это машина по обточке цапф пушек нижне-исетского новатора Подоксенова.Сделана по архивному чертежу.
Работает полностью в автоматическом режиме от водяного колёса. Человек нужен лишь для настройки оборудования, 1812 год.В моём видеоролике это будет подробно показано.

Кстати у Монжа , 1804 год, цапфы оборачиваются вручную на специальной при способе. Представьте человек целый день крутит штурвал при способы в одну сторону целый день! Вот почему у Монжа я почти ничего не взял.
Вообще у Монжа много там похожего есть , но как ни странно, в старинном Нижне-Исетске многое в обработке пушек было на голову выше чем у французов.

Книгу Рябова не знаю как называется, спрошу.

[spv]

Рябов Б.Г. Уникальные махины горнозаводского Урала и Сибири (18 – середина 19 в.) . – Екатеринбург: Демидовский институт, 2016. – 416 с.:ил.

[murzik14]

spv

Спасибо.

=====================================================================
fort

Конечно, всё течёт и изменяется, усовершенствуется.

[RomaK]

Нашел на ютюбе видео работы кузницы на водяной мельнице. Думаю примерно так и выглядела работа железоделательных заводов.

https://www.youtube.com/watch?v=OgHPNgN-B7s

[murzik14]

RomaK

Замечательная хроника, весьма редкая. Спасибо! Пытаюсь сейчас как-то этот ролик сохранить.

[fort]

Сохранить этот ролик проще простого
Зайди по ссылке https://www.ssyoutube.com/watch?v=OgHPNgN-B7s

Только браузер должен быть не ГуглХром ( возможно и др. браузеры эту фичу запрещают, и вообще прошу модератора извинить меня за эту информацию , но очень надо человеку)

RomaK! Огромное спасибо, все эти молоты остались единичные я его фото уже видел.Но вот работу его вижу в первый раз.
Это колотушечный хвостовой молот, с высокой скоростью работы.Такие применялись для выковки относительно мелких деталей, в частности узкие полосы железа и т.д. В частности на Нижне-Исетском заводе их было две штуки в 1820е

K

[fort]

Уф! Скачал этот ролик, так что ссылка выше моя работает.

Пошлю этот ролик Корепанову.Я сам недавно в 3д подобное делал с водяными колесами, только там они на другой механизм работали.Блин , не думал ,что они так быстро крутятся, у меня медленнее. Ещё там поворотный кран есть.В принципе чертежи его у меня есть , но как работает только сейчас увидел.

Надо мне тоже будет кое что из своих творений сюда выложить.

[murzik14]

fort

Спасибо за ссылку. Вчера закачал ролик каким-то кривым образом, сегодня попробую по данной ссылке.

[fort]

Надеюсь ты понял что вся фишка в буквах "ss" заключается .Можешь применять это к другим фильмам Ютуба.

Вот вид пушечно-сверлильной фабрики .У нас были две таких фабрики в Нижне-Исетске и Каменске.
Ну ещё пара видов.
3д модель кричного молота ( но не хвостового) с 3д_видеороликом у меня тоже есть , но это не моя работа.Тем кстати интереснее это все в реале увидеть.

[fort]

Вот еще

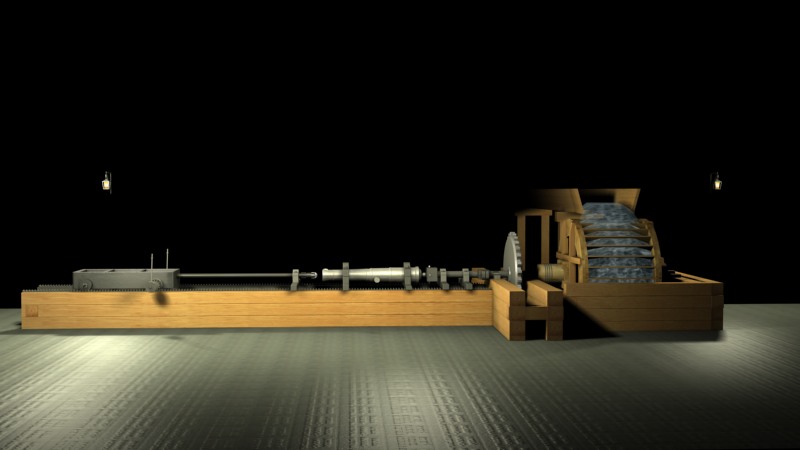

Пушечно-сверлильный стан, машина Подоксенова

[murzik14]

fort

На новогодние праздники дам несколько интересных, на мой взгляд, книжек:

Хэскью Майкл Э. - Артиллерия. Иллюстрированная история. [2010, DjVu, RUS]

Карлъ Деккеръ - Исторiя артиллерiи отъ ея происхожденiя до 1822 года. [1833, PDF, RUS]

Ломзин А.Е., Балов В.В. - Чертежи для изготовления модели полупудового Единорога образца 1805 г. [1985, PDF, RUS]
====================================================================

Всех форумчан с Новым Годом!!!

[fort]

Вау! Огромное спасибо.
Чертежи пушек есть у меня , но довольно схематичные,
а тут довольно подробненько.Думаю пригодится.

Тоже поздравляю всех форумчан с Новым Годом и желаю всем творческих успехов!
